本次項目的實施范圍覆蓋庫布齊園區生產基地3個分廠,，共計43條巡檢路線,。內操巡檢平臺則主要是針對這43條路線中的重點巡檢路線上重點裝置，設備和重大危險源進行集中監控管理,。監控畫面35幅,，監控點位360余個。系統依托pSpace實時數據庫平臺,，自動記錄各測控點位的實時數據,。并根據工藝要求，配置各測點的報警信息,。智能巡檢平臺通過標準接口實時讀取pSpace數據庫中各監控點位產生的報警信息,。并將報警信息與現場監控視頻綁定。當報警產生后,，視頻監控自動切換到對應的巡檢點監控畫面,。同時智能巡檢平臺能對各巡檢點產生的報警信息進行統計分析，為現場檢修人員制定設備保養計劃提供數據支撐,。除此之外,，利用Html5技術，根據Fsmartworx的跨平臺特點,，實現內操巡檢系統與智能巡檢平臺的融合,。
內操巡檢系統采用PFC-HK6510數據采集網關通過DCS系統的OPC接口采集重點路線上巡檢數據。經過安全隔離網閘隔離后以CommServer 協議將數據上傳到pSpace數據庫,。利用CommServer協議的斷線緩存功能和pSpace 實時數據庫的數據回補功能,，保證數據的完整性和準確性。通過.net接口將內操巡檢系統的實時報警信息推送到智能巡檢平臺。Web服務器上安裝了FsmartWorx軟件,，通過FsmartWorx自帶的圖形編輯功能,，將內操巡檢監控點位以圖形和表格等多種方式展現。FsmartWorx 工程界面運行后,，能根據每個頁面的URL地址單獨訪問特定的頁面,。在巡檢平臺設置相應的標簽，嵌入相應巡檢裝置頁面的URL地址,，實現了內操巡檢與智能巡檢平臺的無縫融合,。
Fsmartworx采用 WebSocket 通信,，保證與實時庫連接的穩定性及實時性,。數據源支持Space，PI,， IHIS,，PHD等實時數據庫系統，保證項目在現有系統不改變的前提下實現與信息化平臺無縫集成,。
與傳統組態軟件的WEB發布或者IIS發布相比，F(xiàn)smartworx不需要依賴各種控件,，不需對瀏覽器進行設置,。利用Html5 技術，能實現跨平臺訪問,，減小對計算機操作系統和瀏覽器的依賴性,。同時Fsmartworx能提供單個頁面的URL地址。能實現監控頁面的單點登陸和管理,。

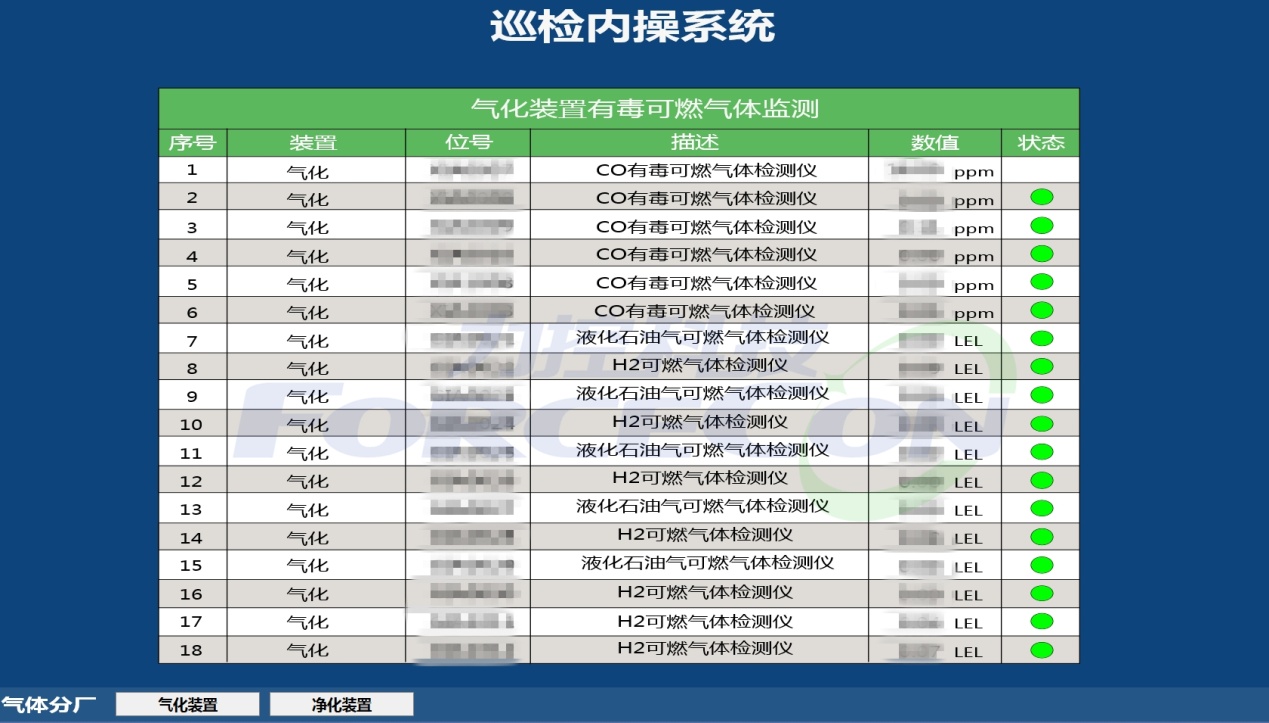

有毒可燃?xì)怏w的監測是安全環保的重中之重,，也是安全生產的保障,。本項目中采用表格形式，直觀展示各個有毒可燃?xì)怏w檢測點的氣體濃度值,。并根據濃度閾值,，以不同顏色顯示。實現有毒可燃?xì)怏w濃度的集中管理,。
Fsmartworx在畫面編輯好以后，點擊運行按鈕,，即可通過瀏覽器進行訪問,。同時每個窗口都有一個對應的URL地址，通過iframe框架調用這個URL地址的方式就可以實現與智能巡檢平臺的融合。
億利資源集團智能巡檢項目內操巡檢系統的完成,，使得該企業的巡檢管理人員只需通過瀏覽器登陸到智能巡檢平臺,，即可查看內操巡檢系統的實時數據和報警信息，可第一時間發現設施缺陷和危及安全的隱患,，及時采取有效措施,，保證了生產的安全和穩定。
